流量監測常規有：自然河道、灌區干渠、灌區支渠、水電站下泄、城市內河、城市雨/污水流量等。根據測量環境的不同，選擇不同的流量儀表。

　　以下是正規的矩形渠流量監測：

　　渠道特點：渠道寬度59cm，高度43cm；

　　渠道類型：矩形流道

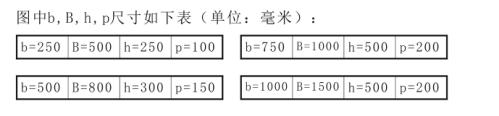

　　選型詳解：矩形流道可選用超聲波明渠流量計進行測量。如果對精度要求較高，可以選擇巴歇爾槽搭配起來測量，流量測量精度為1~5%；如果精度要求不太好，可選擇國標矩形堰監測，流量測量精度為10%。該測點選用的是矩形堰槽測量法，但根據矩形堰國標尺寸為：

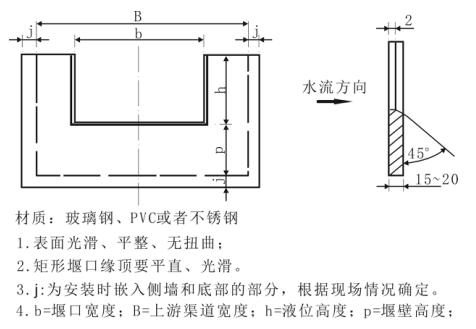

　　矩形堰板的結構及注意事項：

　　該測點選用最小國標矩形堰槽尺寸：b=250  B=500 h=250 P=100 在進行堰槽制作時，對流量測量的尺寸沒有影響的前提下，應該視情況把B調整為590mm，h調整為330mm，這樣安裝的時候才更加適用于現場。

　　流量儀表的傳感器安裝要求：

　　1、傳感器安裝在矩形堰出水口的前面1米左右，水流平穩處；

　　2、傳感器安裝高度距離最高水位不低于20cm；

　　3、傳感器安裝螺紋為M48*2，安裝支架開孔直徑50cm即可；

　　4、傳感器安裝時需要加橡膠圈、螺母，以傳感器的固定和隔震。

　　流量變送器的安裝注意事項：

　　1、傳感器線纜需要單獨穿管保護，避免人為破壞；

　　2、變送器（即流量積算儀）需要用防水箱保護，避免進水；

　　3、變送器需要有效接地，避免出現干擾。

　　以下為現場安裝圖：

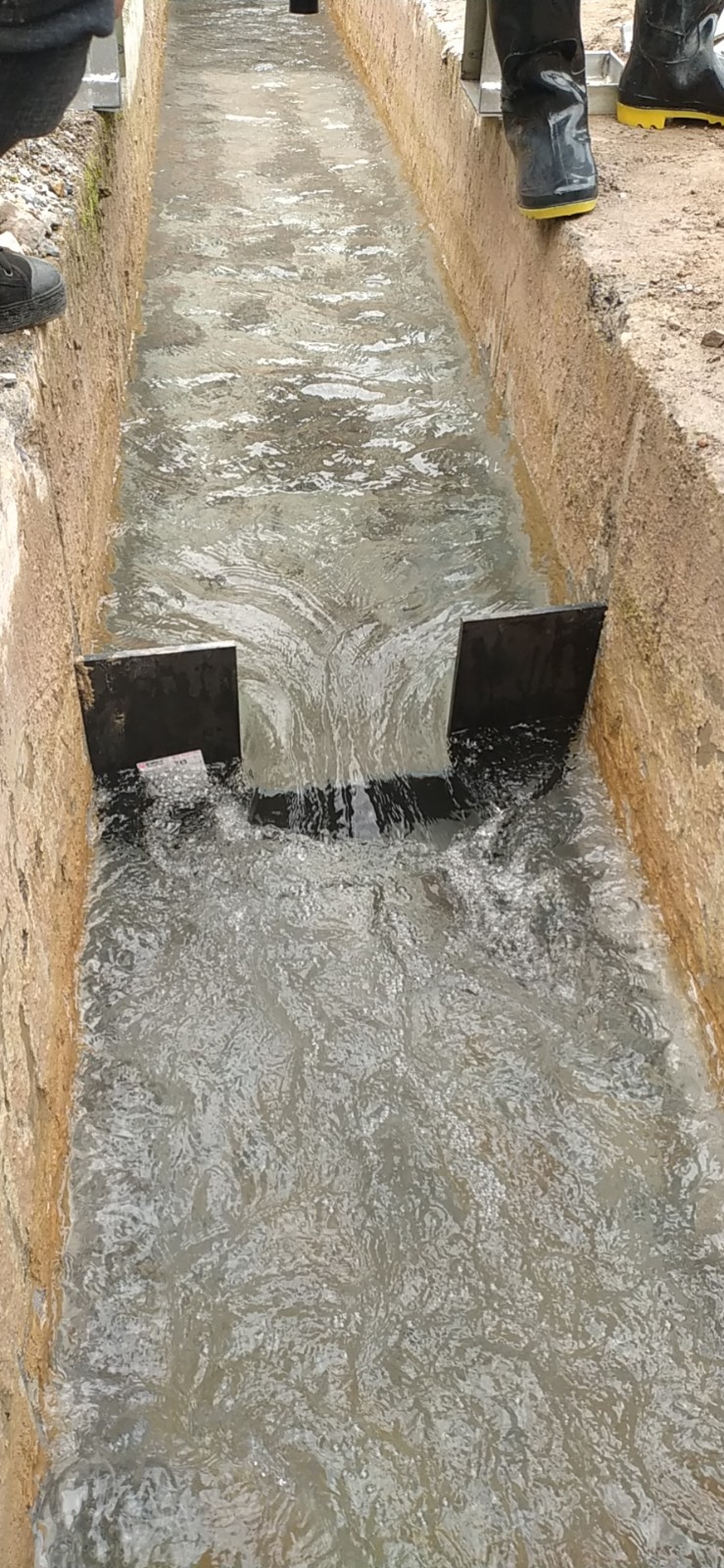

　　圖1：矩形堰槽擋板的固定與安裝

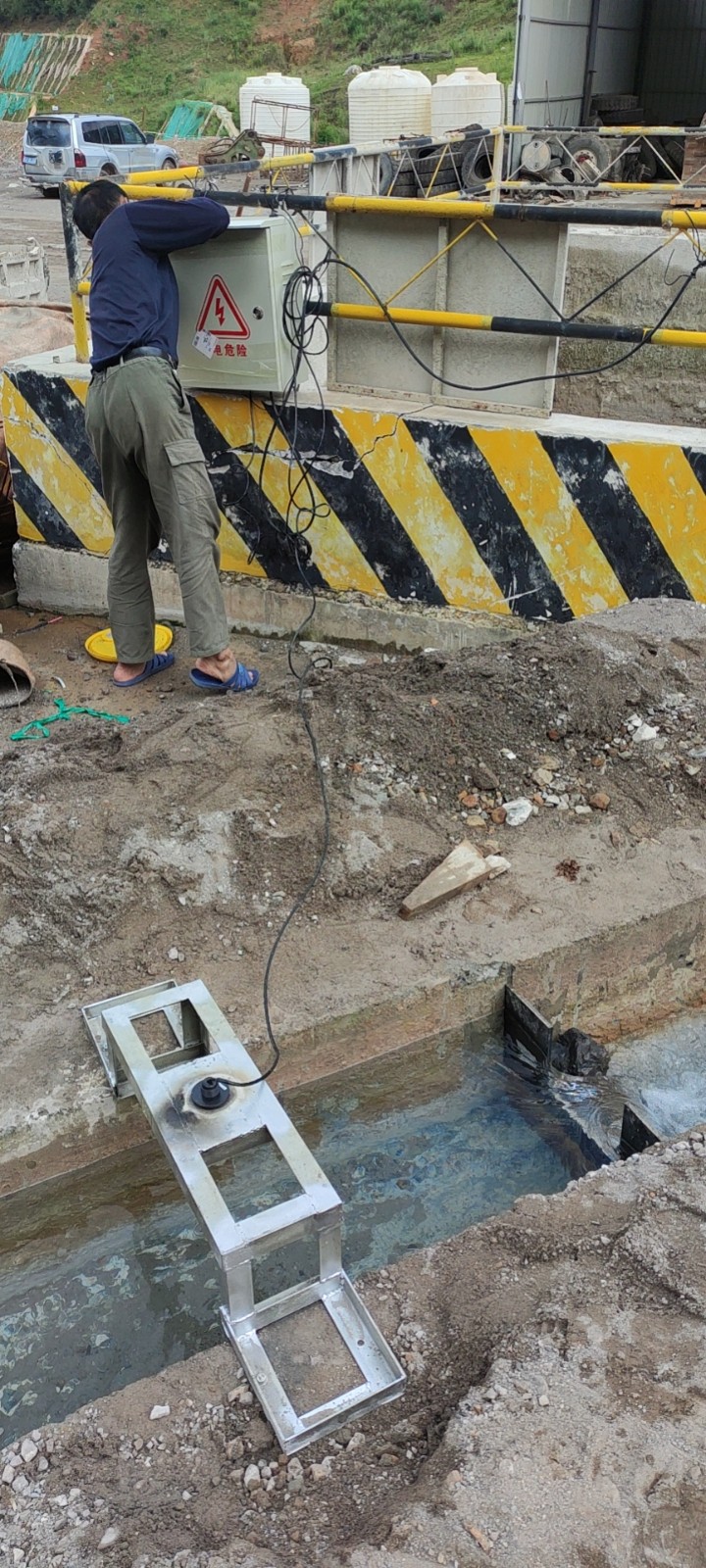

       圖2：傳感器支架的固定與安裝

圖3：安裝固定完成圖
