超聲波液位計在導管應用：

　　針對安裝環境復雜工況(探頭輻射范圍內障礙物較多，空間狹窄)采用增加導管方式，避免測錯或者丟波情況。

　　超聲波液位計是由微處理器控制的專用于連續性液位測量的數字物位儀表，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，在化工、水處理、水利、食品、醫藥等行業的液位測量中應用廣泛。超聲波液位計的換能器(探頭)發出高頻超聲波脈沖，當遇到被測液位表面時，該聲波被反射回來，部分反射回波被換能器(探頭)接收并轉換成電信號。超聲波液位計利用聲波發射與接收的時間差，以及聲波傳播速度來計算液面的高度。超聲波液位計采用無接觸測量技術，能穩定可靠地應用于各種儲罐、槽池中的連續性液位測量。但由于實際工況復雜多樣，超聲波液位計現場應如何安裝呢?

　　1、應保持儀表垂直安裝。在安裝超聲波液位計時，要保證換能器的發射面和被測的平面平行，這樣可以保證垂直發射到被測物體表面的聲波以最大的能量返回。

　　2、實際安裝時，如果現場工況有蒸汽，易有水珠附著在探頭表面，并且探頭的量程比實際要測量的距離大很多，這時可以傾斜3°左右，以避免水珠結水的影響。

　　3、在安裝時，應注意超聲波液位計的測量盲區，確保最高液位到超聲波液位計探頭表面的距離大于探頭的盲區。

　　4、安裝時，應注意根據罐壁的光滑度和有無障礙物進行正確操作。具體來講，如罐壁較為光滑，且當液位降低，沒有掛料的情況出現，這時，可以在距離罐壁30cm的距離安裝。如罐壁較為粗糙，此時，應將探頭遠離罐壁進行安裝。另外，如果罐底不是平面的，那么在零液位測量時，可能出現誤測。如果底面是圓錐型的，應考慮將探頭安裝在圓錐頂點正上方。對于圓型的橫桿，只要距離超過1m，直徑不超過5cm，影響不大，否則要盡量避開。如果橫桿是平面的，且罐壁有直角，也應盡量避開。

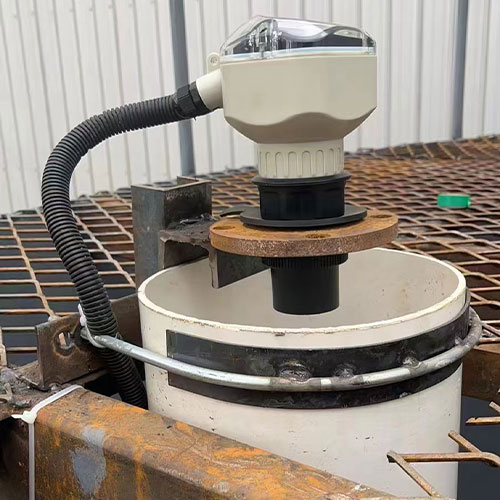

　　5、在有攪拌或者波動的場合，可用加長導管安裝，使導管直接伸入液位底面。在保證導管的內壁光滑，管內液位和管外一致的情況下，超聲波液位計導管的直徑只要大于探頭的輻射面即可。如果大量程不適合用導管安裝的，可以減小量程使用，具體減小多少應視波浪的大小而定。
