超聲波外夾流量計適用于滿管測管道內液體流量，適用管道DN15~DN6000，根據不同的管道尺寸選擇不同型號的傳感器。

       外夾流量計適用管道材質：碳鋼、鑄鐵、不銹鋼、PVC、PPR、PE等無襯里，內部無生銹的管道。

　　可測量介質為：水

　　一、選擇測量點

　　盡量滿足儀表的直管段要求，距上游彎頭至少 10D 下游 5D ，不能滿足時盡量靠近中間偏下游處安裝探頭。(D 為管外徑)

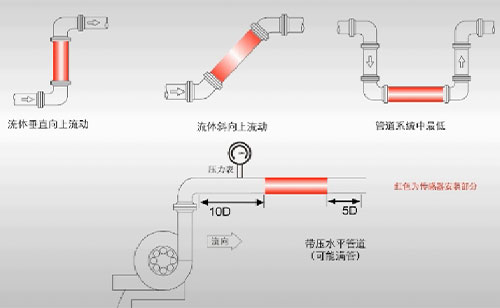

　　以下為選擇安裝段建議

　　二、安裝點的定位

　　如果管外有保溫層，根據安裝距離的大小和安裝方式扒掉部分保溫層，定位后保證兩傳感器在同一軸切面上，傳感器務必在管道側面安裝，請勿安裝在頂部或者底部(如圖)。

　　1、外夾式傳感器 V 法安裝示意俯視/頂視圖(外徑小于 200 毫米時建議用此法)

　　傳感器V法安裝現場圖一(流體垂直向上流動段)

　　傳感器V法安裝現場圖二(流體水平流動段)

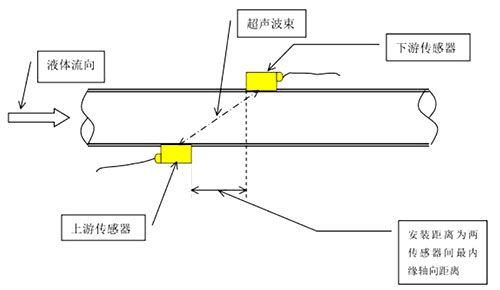

　　2、外夾式傳感器 Z 法安裝示意俯視/頂視圖(外徑大于 200 毫米時建議用此法)

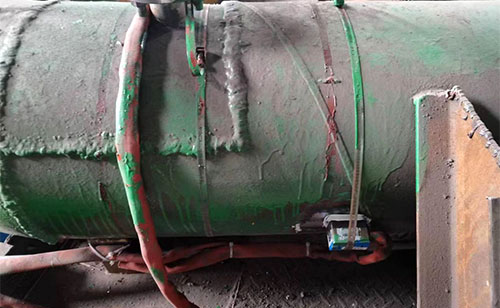

　　傳感器Z法安裝現場圖一(流體垂直向上流動段)

　　傳感器Z法安裝現場圖二(流體水平流動段)

　　實際測量中，考慮管道內上部有氣泡、下部有沉淀物，故應將探頭裝在管道的水平兩側， 如果受空間限制，可在保證管內液體滿管、無氣泡的條件下垂直或有傾角地安裝傳感器。

　　三、安裝點的處理：

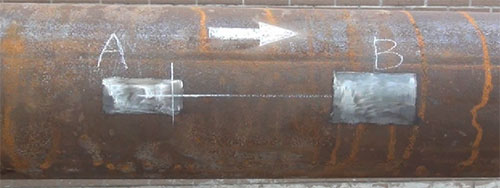

　　金屬管道需打磨后安裝，用角磨機或直板銼在安裝點打磨出大于傳感器底面 1.5 倍面積左右的方形，以便移動探頭調得最好的測量信號。(PVC 管不用磨，擦凈即可)打磨后要求：光亮、無楞、無銹點。如下圖

　　四、探頭安裝及調整：

　　探頭安裝時需在底面均勻涂抹 5-10 毫米厚耦合劑(黃油即可，110℃以上用二硫化鉬)后把探頭分別緊貼于管道打磨點處(保證探頭底面與管道表面耦合良好，無氣泡砂礫等雜質)并慢慢移動探頭使時間傳輸比為 100%(在 97—103%均可),傳感器信號強度質量均大于 60(越大越好)，標記好探頭位置，將耦合劑擦凈換為隨機附帶的密封劑,傳感器內灌滿密封劑。 用隨機附帶的鋼絲彈簧捆綁固定，彈簧拉伸一倍時即可。
