針對黑龍江某灌區的自動計量設施安裝項目，以下是一個簡要的設計方案。
一、項目概述
該項目旨在為黑龍江某灌區的主要干渠、支渠、排干渠安裝自動計量設施，旨在完善量測水設施，實現精準測算，并為后期水價的制定提供科學依據。
二、設計方案

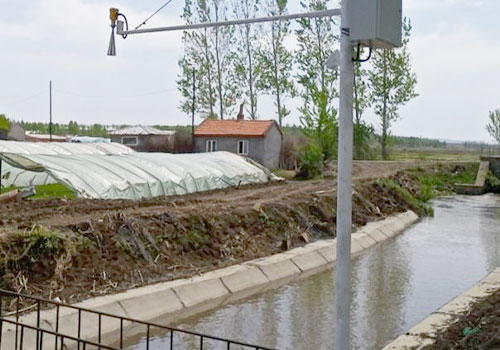

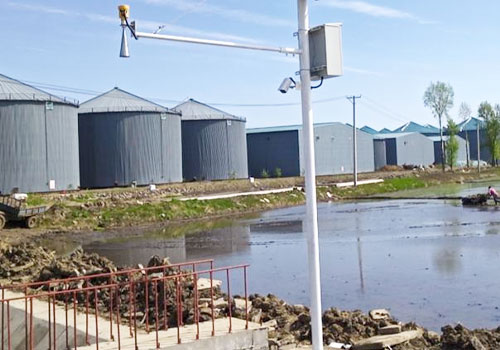

水位測量
采用雷達水位計進行水位測量。雷達水位計具有非接觸式測量、高精度、不受水質影響等優點，適合在灌區渠道中進行水位測量。安裝時，需根據渠道寬度和深度，選擇合適的位置進行安裝，以確保測量數據的準確性。

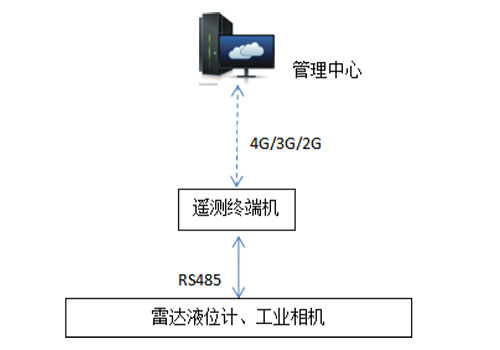

數據采集與傳輸
通過遙測終端機對雷達水位計測量得到的水位數據進行采集。遙測終端機應具備數據采集、存儲、傳輸?shù)裙δ?，能夠?qū)崟r(shí)將數據傳輸至管理中心。同時，為了保障數據的穩定傳輸，建議采用無線通訊方式，如4G、5G或NB-IoT等。
流量計算
利用謝才公式進行流量計算。謝才公式是一種常用的流量計算公式，適用于明渠水流。通過雷達水位計測得的水位數據，結合渠道的幾何尺寸(如底寬、邊坡等)，可以計算出渠道的流量。計算過程中，需確保渠道幾何尺寸的準確性，以提高流量計算的精度。
管理中心建設
在管理中心建立數據處理系統，用于接收、存儲、分析和管理遙測終端機傳輸?shù)臄?shù)據。數據處理系統應具備數據可視化功能，能夠?qū)崟r(shí)顯示各渠道的水位、流量等信息，方便管理人員進行監控和決策。
現場情況核對
遙測終端機外接工業相機，用于對現場情況進行實時拍攝和記錄。管理人員可以通過工業相機拍攝的照片或視頻，對現場情況進行核對和確認，以確保數據的真實性和可靠性。
三、實施步驟
調研灌區的渠道情況，包括渠道數量、分布、幾何尺寸等。
根據調研結果，選擇合適的雷達水位計和遙測終端機進行采購。
在各渠道選擇合適的位置進行雷達水位計的安裝和調試。
建立數據處理系統，并進行測試和優化。
對所有設備進行聯調，確保數據的準確性和穩定性。
對管理人員進行培訓，使其能夠熟練掌握系統的操作和維護。
四、注意事項
在安裝雷達水位計時，需考慮渠道的水流速度和波浪情況，以避免對測量造成干擾。
定期對雷達水位計和遙測終端機進行維護和校準，確保其正常運行和測量精度。
加強數據安全防護，確保數據傳輸和處理過程中的安全性和保密性。
通過以上設計方案和實施步驟，可以有效實現黑龍江某灌區的自動計量設施安裝，為精準測算和后期水價制定提供有力支持。
