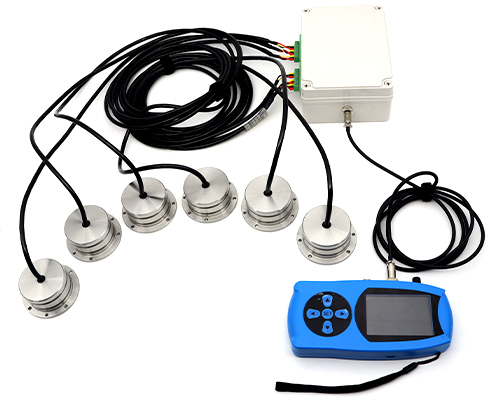

超聲波測樹傳感器測量樹里面的孔洞-裂紋-缺陷，使用六組發射電路與六組接收電路，以達到其中一路換能器聲波發射，其余5路換能器接收的作用。

　　6只超聲波換能器編號分別是1號，2號，3號，4號，5號，6號。

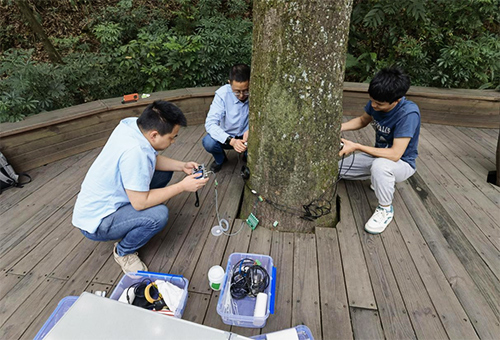

　　測試方法：在五個接收的換能器放射面上涂抹耦合劑，而后分別貼于需要測探的樹體四周，并固定在樹體四周。用于發射的超聲波換能器上一并涂抹耦合劑，將其貼在樹體上;此時將上位機連接至電路板通過觀察發射超聲波換能器在不同位置下 其他接收超聲波換能器通道上收到的信號便可以分辨出樹木內部是否有孔洞、裂紋、缺陷、松散等。

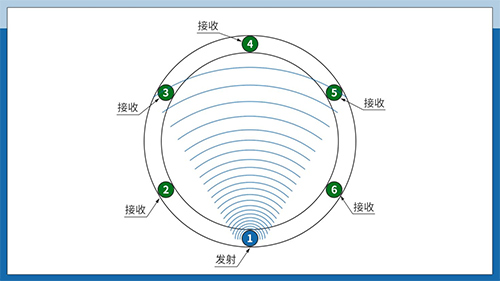

　　為了說明如何測量樹內部的孔洞、裂紋、缺陷等，以1號超聲波換能器發射，其他5個超聲波換能器接收為例來說明一下。

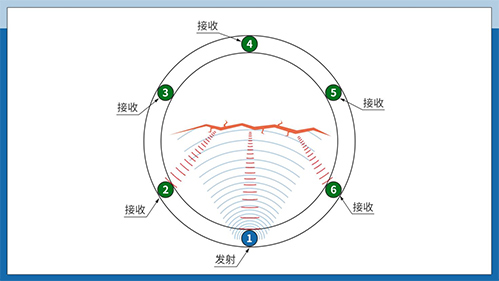

　　假設1號超聲波換能器正對著方向有一個水平的裂紋，并且跨度達到接近整個樹的直徑的70-80%了，而且裂紋上下的高度也較長。

　　1號超聲波換能器發射，超聲波在樹木內部傳輸，遇到裂紋，因為樹木的聲阻抗和裂紋處空隙的聲阻抗相差很大，99%的超聲波都被反射回來了，會有1%左右的超聲波會穿透過去。

　　這個時候，1號、2號、6號方向都收到了超聲波，因為1號是發射的，這個時候不接收，所以實際在電路上是2號和6號接收到了反射回來的超聲波。

　　3號、4號、5號超聲波換能器都沒有接收到信號，或者接收到非常弱的信號。
